Descrizione
Introduzione al prodotto

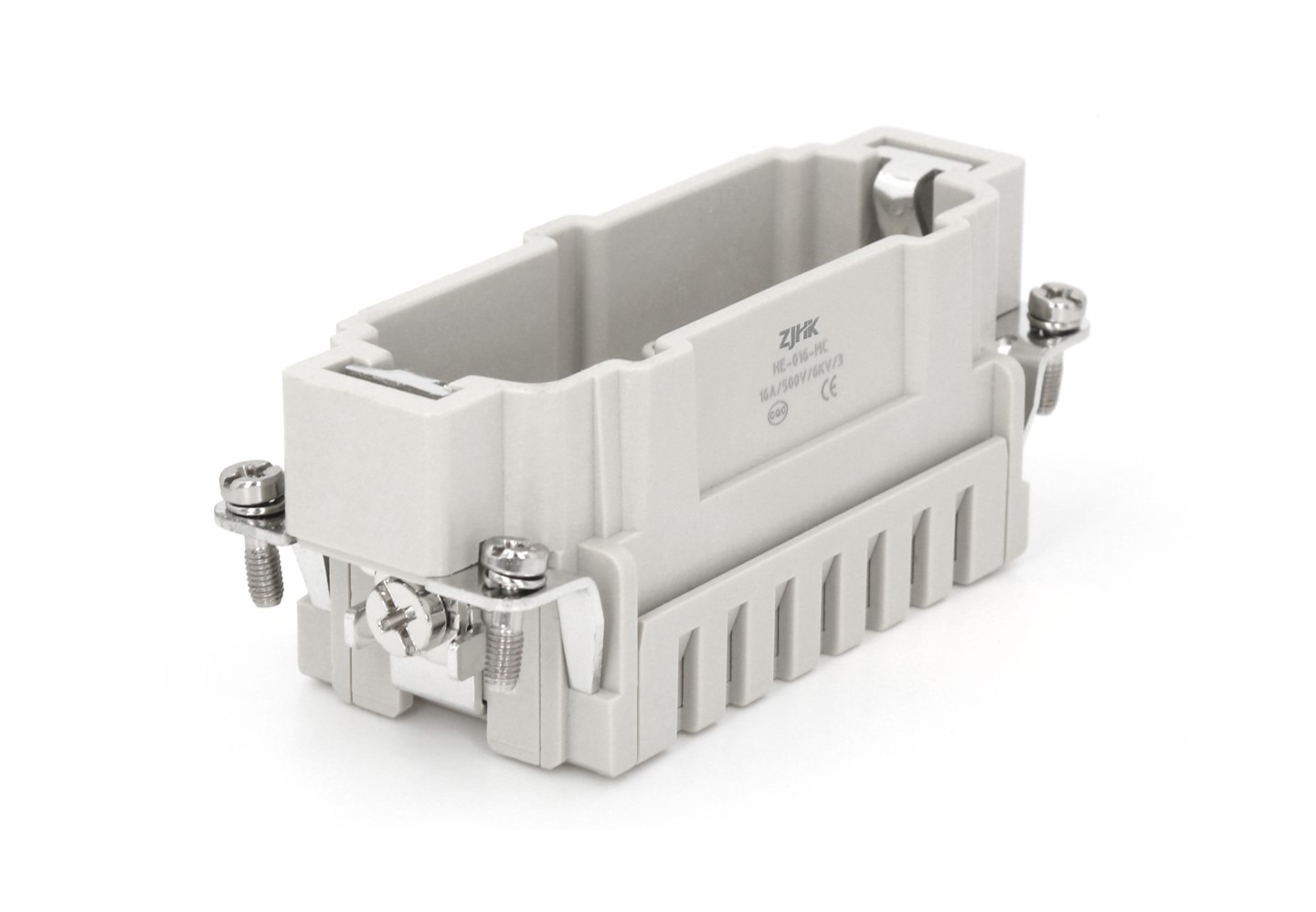

Questo è l'inserto maschio HE-016-MC della serie HE, con una corrente di lavoro nominale di 16 A e una tensione nominale di 500 V. È ampiamente utilizzato nella produzione di macchinari, canali caldi, energia eolica e altri settori. Questo prodotto ha una qualità eccellente e ha superato CE, CQC e altre certificazioni.
Parametro del prodotto (specifica)
Metodo di terminazione
Terminale a crimpare
Genere
Maschio
Modello
HE-016-MC
Corrente nominale
16A
Tensione nominale
500V
Tensione impulsiva nominale
6kV
Grado di inquinamento
Ⅲ
Tensione nominale secondo UL Csa
600V
Resistenza di isolamento
Maggiore o uguale a 1010Ω
Materiale
policarbazolo
Temperatura limite
-40 gradi ...+125 gradi
Infiammabilità secondo UL94
V0
Cicli di accoppiamento della vita lavorativa meccanica-
Maggiore o uguale a 500
Contatti
Materiale
Rame
Superficie
Placcato in oro- duro
Placcato argento- duro
Resistenza di contatto
Inferiore o uguale a 1 mΩ
Terminale di crimpatura
Calibro del filo
0,14-4,0 mm²
AWG
26-12
Lunghezza di spelatura
7,5 mm
Materiale del prodotto
Utilizziamo alluminio pressofuso-fuso e offriamo un'eccellente protezione contro sporco, umidità e sollecitazioni meccaniche ovunque sia necessario un assemblaggio sicuro, semplice e-con risparmio di tempo di macchinari e strutture, nonché di migliorare la resistenza, la durata e l'impermeabilità dei nostri prodotti.
Il morsetto a crimpare fornisce pressione per unire saldamente l'elemento di contatto al filo, garantendo una connessione solida e affidabile. Ha potenti capacità anti-vibrazioni e anti-shock, favorendo in particolare il ciclo di vita dei connettori per impieghi gravosi-e l'affidabilità del sistema.
Pre-preparazione delle forme dei cavi con contatti a crimpare montati
Collegamento via cavo a costi ottimali
Possiamo vedere che ci sono 16 pin nella ghiera dell'HE-016-M, mentre non ci sono pin nell'HE-016-MC. Il motivo è che il primo è un collegamento a vite e il secondo è un collegamento a pressione a freddo. Dovremmo quindi prestare attenzione al fatto che quando ordiniamo la ghiera della connessione a pressatura a freddo, dobbiamo ordinare anche i perni a pressatura a freddo. Naturalmente ci sono anche molte opzioni diverse per gli spilli per pressatura a freddo, che descriverò in dettaglio nella prossima sezione.
Contatti a crimpare
CESM
Materiale: lega di rame
Superficie: placcata argento
Genere: maschio
Ampere: 16A
CESF
Materiale: lega di Cooper
Superficie: placcata argento
Genere: femmina
Ampere: 16A
CEGF
Materiale: lega di Cooper
Superficie: placcata in oro
Genere: femmina
Ampere: 16A
CEGM
Materiale: lega di rame
Superficie: placcata in oro
Genere: maschio
Ampere: 16A
Scenari applicativi
Certificazioni
L'azienda ha acquisito certificazioni tra cui UL, CQC, CE, ROHS, ecc. e ha superato con successo la certificazione del sistema di gestione della qualità ISO9001. Ha guadagnato un'elevata fiducia da parte di partner nazionali e internazionali.
Grande scala aziendale
ampia applicazione della tecnologia
servizi personalizzati di alta-qualità
Alta qualità
attrezzature avanzate
squadra professionale
una soluzione-unica
Come contattarci?
Il nostro indirizzo
No.166, Huapu Road, Parco industriale di Wengyang. Città di Yueqing, Provincia di Zhejiang, Cina 325600
Numero di telefono e wechat
+86 18067786591
E-e-mail
nelson@zjhkele.com
Sito web
zjhk-connector.com
Personale
anni di esperienza
Paesi esportatori
Buon tasso di feedback
hai qualche domanda?
Quali sono i vantaggi delle connessioni con puntale rispetto ai connettori-per carichi pesanti con connessioni a vite e connessioni-in?
L'affidabilità della connessione è maggiore. Il conduttore e il terminale sono saldamente uniti mediante crimpatura con strumenti speciali e non sono facili da allentare. La connessione a vite si allenta facilmente a causa delle vibrazioni e la connessione diretta- potrebbe avere un contatto scadente; Le prestazioni elettriche sono migliori, l'area di contatto è ampia, la resistenza è piccola e la conduttività è più stabile. La resistenza del collegamento a vite potrebbe essere instabile a causa del grado di serraggio e il collegamento diretto-è influenzato dalla precisione di adattamento;
Ha una migliore resistenza alle vibrazioni e può sopportare vibrazioni e urti. La connessione a vite è facile da allentare e la connessione a innesto diretto- potrebbe allentarsi e staccarsi;
Ha una gamma più ampia di applicazioni ed è adatto per cavi di vari materiali e sezioni trasversali-. La connessione a vite rende difficile il collegamento di cavi speciali e la connessione diretta-ha requisiti più severi sulle specifiche dei cavi;
È più rispettoso dell'ambiente e consente di risparmiare energia-e non richiede saldatura elettrica e materiali di saldatura aggiuntivi, riducendo i materiali di consumo e il consumo di energia. Il collegamento a vite può causare perdite dovute allo smontaggio e il tipo di saldatura presenta consumo di materiale e problemi di gas di scarico.
