Descrizione

Parametri tecnici

Descrizione dei prodotti

HA-032-F

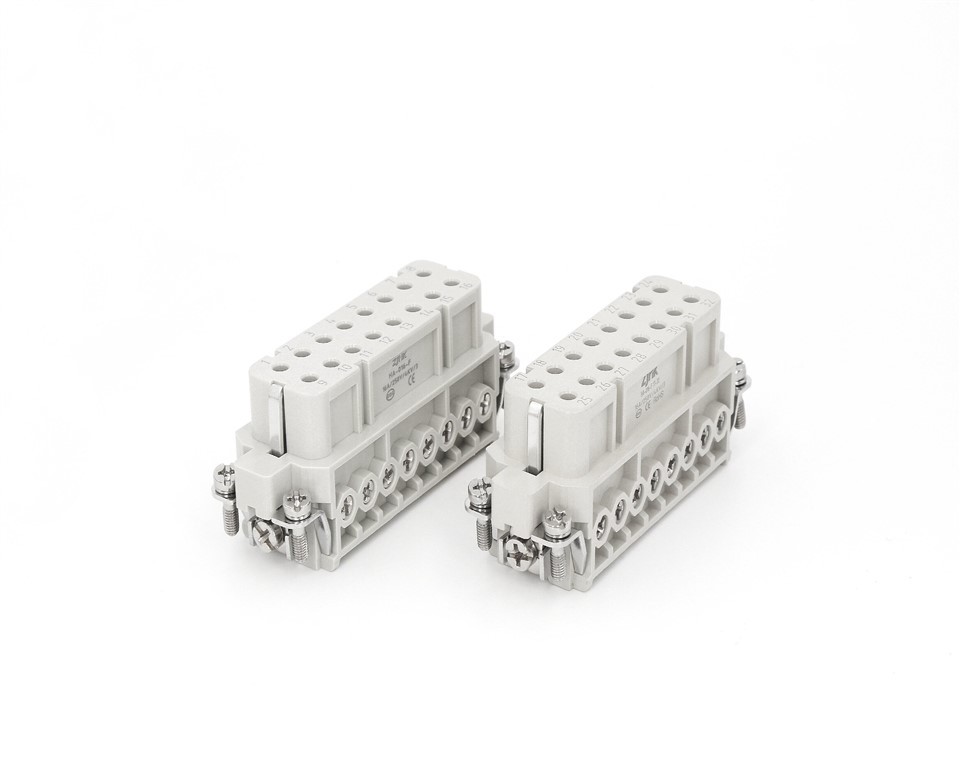

Gli inserti della serie HA-032 adottano una struttura compatta, integrando 32 fili densamente disposti e posizionando il terminale di terra sul lato. Come mostrato in figura, la parte di trasmissione elettrica di questo prodotto è composta da 32 pin argentati, che in realtà sono formati da due connettori indipendenti da 16 pin, ciascuno contrassegnato con un numero diverso per distinguerlo. Offriamo versioni universali e non contrassegnate per garantire un'ampia compatibilità con i connettori tradizionali. Questo design migliora significativamente il tasso di utilizzo dello spazio e garantisce l'affidabilità delle prestazioni dell'apparecchiatura.

20250811110600

specifica tecnica

Specifiche

DIN IT 60 664/DIN IT 61 984

Numero di contatti

Corrente nominale

16A

Tensione nominale

250V

Tensione impulsiva nominale

4kV

Grado di inquinamento

Grado di inquinamento2 Inoltre

16A 230/400V 4kV2

Tensione nominale secondo UL Csa

600V

Resistenza di isolamento

Maggiore o uguale a 10¹⁰Ω

Materiale

Policarbonato

Temperatura limite

-40 gradi ...+125 gradi

Infiammabilità secondo UL94

Cicli di accoppiamento della vita lavorativa meccanica-

Maggiore o uguale a 500

Contatti

Materiale

Lega di rame

Superficie

Argento-duro/Oro-duroPlaccato

Resistenza di contatto

Inferiore o uguale a 1 mΩ

Terminale a vite

Calibro del filo

1.0-2,5 mm²

AWG

18-14

Coppia di serraggio

0,5 Nm

MATERIA PRIMA DEL PRODOTTO

I nostri prodotti utilizzano alloggiamenti in alluminio pressofuso,-che forniscono una protezione superiore contro sporco, umidità e stress meccanico. Sono progettati per garantire un assemblaggio sicuro, semplice ed efficiente di macchinari e attrezzature, migliorando significativamente la resistenza complessiva, la durata e le prestazioni di impermeabilità.

AMPACITÀ

La figura a sinistra presenta le specifiche nominali della serie HA-032-F. Rispetto alla maggior parte delle configurazioni plug-in-simili, questa serie supporta carichi di corrente più elevati in condizioni identiche. Inoltre, la sua capacità di trasporto di corrente aumenta significativamente con una maggiore area della sezione trasversale del conduttore.

PROSPETTIVA PIÙ COMPLETA

Vista laterale

Come mostrato nella figura a sinistra, gli inserti della serie HA-032 sono costituiti da due chip a 16 pin. Per facilitare una chiara differenziazione tra i due, ogni inserto è contrassegnato con un numero identificativo distinto. I componenti in plastica sono realizzati in policarbonato (PC) importato, che offre un'eccellente resistenza alle condizioni ambientali difficili.

Cablaggio inferiore

Visti dal basso, i fili che collegano corrente e segnali possono essere collegati attraverso gli inserti femmina nella parte inferiore. Dopo aver collegato i fili, serrarli con le viti laterali per completare il collegamento dell'intero ferlet. Per il cablaggio è possibile utilizzare tutte le specifiche dei cavi che vanno da 1 millimetro quadrato a 2,5 millimetri quadrati.

TEST DI AUMENTO DELLA TEMPERATURA CC

Questa analisi valuta la temperatura di esercizio dei conduttori per stabilire la corrente massima consentita. Livelli di corrente elevati generano un riscaldamento resistivo, causando un aumento della temperatura e una corrispondente riduzione della capacità di trasporto della corrente. La valutazione incorpora la geometria del conduttore, le condizioni ambientali e le proprietà termiche per stabilire limiti operativi sicuri e prevenire il surriscaldamento nei sistemi elettrici.

Obiettivo

Meccanismo di riscaldamento

Fattori chiave

Scopo

Obiettivo

Determinazione della corrente massima consentita nei conduttori.

Meccanismo di riscaldamento

Il riscaldamento resistivo aumenta con livelli di corrente elevati.

Fattori chiave

Considera le proprietà geometriche, ambientali e termiche.

Scopo

Prevenire il surriscaldamento e garantire la sicurezza dell'impianto elettrico.

AMPIE APPLICAZIONI

LA PIATTAFORMA DI CONNETTIVITÀ INDUSTRIALE DI NUOVA GENERAZIONE

Progettata per ambienti esigenti, questa soluzione integrata di alimentazione-e-dati collega perfettamente stampanti ad alta-velocità, telai intelligenti e reti IIoT in un unico robusto ecosistema di produzione. Il suo design modulare e pre-assemblato si collega direttamente ai sistemi esistenti, riducendo drasticamente i tempi di integrazione e i costi di cablaggio e migliorando al tempo stesso la longevità delle apparecchiature. Grazie agli alloggiamenti con classificazione IP68-e alla schermatura EMI-di livello militare, garantisce una protezione completa da polvere, umidità e interferenze, garantendo un flusso di dati ininterrotto da sensori, servocomandi e interfacce cloud.

IL RUOLO DEI CONNETTORI- PESANTI NEI SISTEMI DI CONTROLLO MOTORE

I connettori per carichi pesanti fungono da componenti critici che collegano sensori, attuatori e unità di controllo all'interno dei motori degli aerei. Trasmettono segnali di controllo e dati di monitoraggio in tempo reale-in condizioni operative estreme, comprese temperature elevate e vibrazioni intense. Il loro design robusto garantisce collegamenti elettrici stabili, consentendo al sistema di controllo di valutare accuratamente le prestazioni del motore e di regolare tempestivamente i parametri. Ciò migliora l’affidabilità operativa, l’efficienza e la sicurezza durante il volo.

RUOLO DEI CONNETTORI- PESANTI NEI SISTEMI FOTOVOLTAICI

L'inverter, un componente fondamentale dei sistemi fotovoltaici, converte la corrente continua in corrente alternata. I connettori-per carichi pesanti collegano l'inverter alla rete, consentendo un efficiente trasferimento di potenza. Poiché gli inverter generano calore e spesso funzionano in ambienti ad alta-temperatura, questi connettori devono offrire un'eccellente resistenza al calore e dissipazione. Garantiscono prestazioni stabili in condizioni di stress termico, mantengono un'ampia-trasmissione di corrente e riducono al minimo la perdita di energia.

TRASPORTI

I connettori per carichi pesanti utilizzati nel trasporto ferroviario integrano alimentazione, segnali di controllo, comunicazione dati e funzioni di frenatura in unità modulari, offrendo un'efficiente soluzione plug{0}}and{1}play. Garantiscono un funzionamento affidabile nei sistemi critici di trazione e segnalamento, anche in condizioni ambientali difficili. Il design semplifica l'installazione, migliora la durata ed è conforme ai rigorosi standard di settore, offrendo funzionalità complete attraverso un'interfaccia compatta e robusta.

SULLA NOSTRA AZIENDA

Fabbriche autonome e officine automatizzate

Soluzioni di connettività-certificate per carichi pesanti

Haoke Electric Co., Ltd. è un produttore-orientato alla tecnologia specializzato in connettori elettrici-per carichi pesanti. Le nostre capacità integrate abbracciano ricerca e sviluppo, linee di produzione completamente automatizzate e certificazione mondiale, garantendo che ogni prodotto soddisfi gli standard più elevati.

Competenza globale e portafoglio prodotti

Guidati da un team di dieci-più ingegneri certificati e supportati da decine di sistemi di produzione intelligenti, forniamo migliaia di configurazioni nelle serie HA, HE, HEE, HD, HDD e HSB. Tutti i prodotti sono certificati UL-, CQC-, CE-, UKCA- ed EAC-, fornendo soluzioni altamente affidabili, stabili e personalizzabili alle principali aziende internazionali.

CERTIFICAZIONE AUTORIZZATA

Dopo anni di sforzi, abbiamo accumulato un'ampia varietà di certificati

BREVETTI

CERTIFICATI CORRELATI

domande frequenti

D: 1. Produci tu stesso i prodotti o li acquisti dai fornitori?

A: Abbiamo la nostra fabbrica nella città di Wenzhou, nella provincia di Zhejiang, in Cina.

Q:2.Quanto dura il periodo di garanzia?

R: 12 mesi. Qualsiasi problema di qualità verrà modificato gratuitamente dal tuo prossimo ordine.

Q:3.Qual è il tuo vantaggio rispetto a Harting, ILME, TE (SIBAS)?

R: Il nostro HDC può sostituire perfettamente Harting, ILME, TE (SIBAS), la maggior parte dei clienti che utilizzano questi marchi in precedenza, dopo il test, scelgono noi. Inoltre il nostro prezzo è inferiore a Harting del 40-50%.
