Descrizione

Parametri tecnici

Descrizione dei prodotti

HA-016-M

La serie HA-016 presenta un design-salvaspazio con 16 contatti disposti in modo compatto e messa a terra-montata lateralmente. Come mostrato nell'illustrazione a sinistra, questi connettori utilizzano pin placcati in argento per una conduttività ottimale.

Disponibile in versioni senza marchio per un'ampia compatibilità, questa soluzione compatta massimizza l'efficienza dello spazio senza compromettere l'affidabilità operativa.

specifica tecnica

Specifiche

DIN EN 60 664/DIN EN 61 984

Numero di contatti

Corrente nominale

16A

Tensione nominale

250V

Tensione impulsiva nominale

4kV

Grado di inquinamento

Grado di inquinamento2 Inoltre

16A 230/400V 4kV2

Tensione nominale secondo UL Csa

600V

Resistenza di isolamento

Maggiore o uguale a 10¹⁰Ω

Materiale

Policarbonato

Temperatura limite

-40 gradi ...+125 gradi

Infiammabilità secondo UL94

Cicli di accoppiamento della vita lavorativa meccanica-

Maggiore o uguale a 500

Contatti

Materiale

Lega di rame

Superficie

Placcatura-argento/oro-duro

Resistenza di contatto

Inferiore o uguale a 1 mΩ

Terminale a vite

Calibro del filo

1,0-2,5 mm²

AWG

18-14

Coppia di serraggio

0,5 Nm

CAMPI DI APPLICAZIONE

I nostri prodotti sono ampiamente utilizzati in una varietà di applicazioni industriali, tra cui canali caldi di precisione, robot automatizzati e macchinari-per l'edilizia pesante. Grazie al design estremamente compatto dei chip della serie HA, è possibile ottenere una trasmissione efficiente di corrente e segnale in uno spazio notevolmente ridotto, migliorando le prestazioni e ottimizzando l'integrazione del sistema.

VANTAGGI DEI NOSTRI PRODOTTI

I nostri prodotti sono realizzati in conformità alle specifiche-standard del settore e siamo inoltre specializzati in soluzioni personalizzate su misura per soddisfare requisiti specifici. Sono progettati per essere compatibili con un'ampia gamma di marchi leader sul mercato, tra cui Harting, ILME, TE Connectivity e altri. Inoltre, i nostri prodotti hanno ottenuto certificazioni riconosciute a livello internazionale come UL, EAC, UKCA, RoHS e ISO 9001, garantendo qualità superiore e conformità globale.

PORTATA DI CORRENTE

La tabella a destra mostra la variazione della corrente operativa di HA-016 con la temperatura ambiente

CORRENTE OPERATIVA

L'immagine a destra illustra le specifiche nominali attuali della nostra serie HA-016-M. Se confrontato con modelli comparabili, HA-016-M mostra valori di corrente più conservativi in condizioni operative equivalenti.

UNA PROSPETTIVA COMPLETA DEI PRODOTTI

il materiale della parte in plastica

I PC di SABIC offrono inserti per connettori robusti,-resistenti al calore (125 gradi) e ignifughi-(UL94 V-0) per applicazioni industriali esigenti.

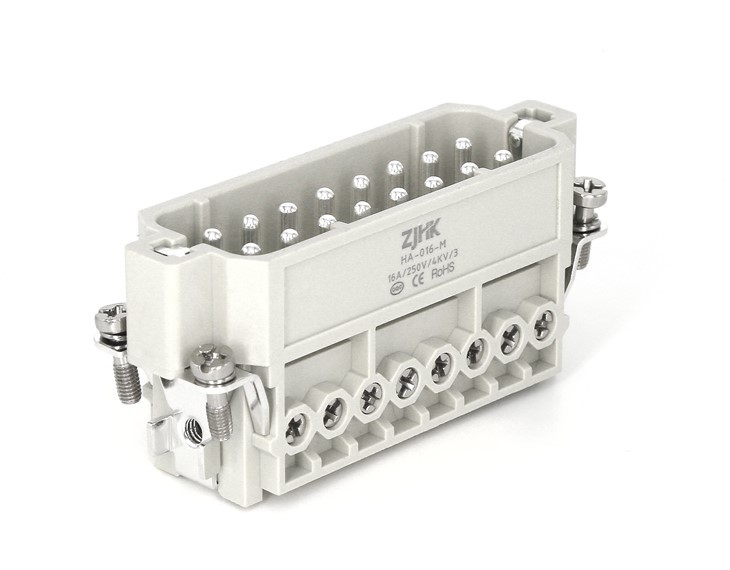

metodo di cablaggio conveniente

Inserto terminale a vite a 16-pin, cablato dal basso, che consente una sezione di cablaggio di 1-2,5 millimetri quadrati.

vista dall'alto

Guardando dall'alto verso il basso si può osservare l'intera immagine del prodotto, che generalmente è di colore grigio chiaro

un set di connettori

Caso di atterraggio del robot di pulizia commerciale Cowers: China Mobile Software Park

ATTREZZATURE DI PROVA

Spettrometro a fluorescenza a raggi X a dispersione di energia

EDXRF: rilevamento istantaneo di-elementi multipli con precisione di-grado di laboratorio

Lo spettrometro EDXRF è uno strumento analitico ad alte-prestazioni ampiamente utilizzato nel monitoraggio ambientale e nel controllo di qualità industriale. Le sue tre applicazioni principali includono:

Protezione ambientale: rilevamento rapido di metalli pesanti pericolosi (Pb, Cd, Hg) nel suolo, nell'acqua e nel particolato aerodisperso per garantire la conformità alle normative ambientali

Analisi dei materiali: test compositivi precisi di componenti in plastica e altri materiali

Test industriali: quantificazione accurata del contenuto di rame e dei prodotti della corrosione nei materiali industriali

Questa tecnologia di test non-distruttivo fornisce risultati rapidi e affidabili, fornendo un supporto fondamentale per la valutazione ambientale e la caratterizzazione dei materiali.

Test di aumento della temperatura

Test di aumento della temperatura CC ad alta precisione-: metodi e applicazioni

Questa valutazione completa determina la capacità di corrente sicura di un conduttore analizzando l'aumento di temperatura sotto carico tenendo conto delle proprietà del conduttore (dimensioni, materiale, caratteristiche termiche), condizioni ambientali (temperatura ambiente, flusso d'aria) e parametri operativi (entità/durata della corrente).

Il prodotto è sottoposto a rigorose convalide, tra cui cicli termici (da -40 gradi a +125 gradi), resistenza alla corrosione (nebbia salina/umidità), stress meccanico (vibrazioni/impatti) e test delle prestazioni dielettriche per garantire un funzionamento affidabile in ambienti difficili e la conformità agli standard IEC 60512 e MIL-STD-810, prevenendo infine guasti da surriscaldamento fornendo al contempo risultati scientifici Valutazioni di portata convalidate per applicazioni elettriche critiche.

SCENARI APPLICATIVI

I nostri prodotti sono ampiamente utilizzati in vari settori, come canali caldi, trasporti, macchine tessili, energia eolica.

Macchina per lo stampaggio

settore dei canali caldi

Il connettore per impieghi gravosi-, progettato per un'elevata affidabilità, supporta stampi a canali caldi e apparecchiature di estrusione (standard a 16/24-pin), eccellendo nelle applicazioni ad alta-temperatura e corrente elevata.

La carrozza

trasporto ferroviario

Offre moduli plug{0}}and{1}play per alimentazione, controllo e altri sottosistemi, oltre a connessioni altamente affidabili per sistemi di trazione e di segnalazione, soddisfacendo le esigenze ambientali estreme.

Macchine da stampa

macchine tessili

I connettori per impieghi gravosi-garantiscono una trasmissione affidabile di alimentazione/segnale nei settori tessile/della stampa, con elevata-capacità di corrente, protezione IP68 e resistenza alle vibrazioni per tempi di inattività ridotti in ambienti difficili.

Pala del rotore

generazione di energia eolica

HAOKE ELECTRIC fornisce connettori per carichi pesanti ad alte-prestazioni-per l'energia eolica, migliorando l'affidabilità e riducendo i costi del ciclo di vita nei sistemi di energia pulita.

CAPACITÀ DI MULTI-AMBIENTE

L'applicazione nel gabinetto

vedere di più

Serie modulare per la trasmissione del segnale

vedere di più

Connettori di-protezione-elevato adatti ad ambienti difficili

vedere di più
